产品描述

雨珠S: YuZhu | Raindrop® -S是一款基于“中国芯自主可控全可编程芯片”以及自主可控开源软件框架的“智能片上虚拟仪器”开发平台,可以让用户方便地测量、读取、生成、记录和控制各种混合信号。“雨珠S”取“化云为雨”之意,致力于将业界先进的“片上仪器”技术及“云编译”等云上技术以春风化雨、润物无声的方式传递给更多工程师、科学家、教师和学生们。

作为一款雨骤科技(恩捷伦®)发布的进阶级便携式产品,雨珠 YuZhu | Raindrop® -S小到可以轻而易举地放进普通公文包/书包重,但功能却强大到足以替代一堆实验室设备。无论是在实验室内还是实验室以外的任何环境下,雨珠 YuZhu | Raindrop® -S能够为工程师、科学家、工科师生、业余爱好者或电子发烧友提供一个随心所欲地基于模拟+数字I/O开展自定义测试测量、硬件创新项目的“便携式片上虚拟仪器实验室”。

用户可以方便地通过雨骤科技(恩捷伦®)提供的BNC及杜邦线附件将雨珠 YuZhu | Raindrop® -S的模拟和数字输入输出连接到电路。此外,也可以通过雨珠 YuZhu | Raindrop®  -S 的模块化磁吸接口扩展模块来设计更加丰富的生态系统及外设,以充分发挥其模拟/数字输入输出接口的功能。雨珠 YuZhu | Raindrop®  -S通过InstrumentsPlayground(IP)软件驱动,该产品可以被配置成任意一种传统仪器。您也可以到如下百度网盘下载最新InstrumentsPlayground(IP)上位机软件。

雨珠S:YuZhu | Raindrop® -S  简要介绍

1、具备13种基于计算机的实验室通用仪器。包括示波器、模块化数字万用表DMM、任意波形发生器AWG、频谱分析仪、网络分析仪、逻辑分析仪、数字IO、脉冲发生器、数字总线、程控电源等。

2、示波器:电压范围±25V (±50V 差分)双通道示波器具备通过物理开关切换单端BNC和差分的功能。

3、任意波形发生器:通道数量2,通道输出支持基本波形正弦,三角,锯齿,方波等,可根据要求输出任意函数波形、DAC输出范围±5V

4、数字I/O:通道数16、逻辑电平LVCMOS 输入(1.8V/3.3V/5V) 输出 (3.3V)

5、高功率电源:输出电压值±12V,最大电流200mA、电压值5V,最大电流1A、电压值3.3V,最大电流1A、可编程电源0到+5V,0到-5V

6、网络分析仪/波特图仪:扫频、频率阶梯程控、支持数据记录

7、逻辑分析仪:通道数16通道(与数字I/O共享)、逻辑电平LVCMOS (1.8V/3.3V/5V)

8、数字信号模板生成器:通道数16通道 (与数字I/O共享)逻辑电平LVCMOS 3.3V

9、频谱分析仪:通道数2通道、功率谱算法、支持FFT CZT、频率显示支持中心+范围,开始+结束频率、自动测量底噪,SFDR,SNR,THD 等等

10、数据记录仪:通道数2通道、连续采样支持,

11、协议分析仪及数字接口:I2C至多支持8个、SPI至多支持4个、PWM至多支持16个、UART至多支持8个

12、二次开发接口SDK:支持API、MATLAB/Python/VC/ LabVIEW调用、实例现成的Python、C++、LabVIEW实例

13、实验区域要求:含有面包板、电源插口(±12V, 5V, 3.3V以及程控可调电源接口)、可更换实验区域,磁吸式设计, 磁吸接口信号包括USB总线信号及16路数字信号.

14、支持业界标准及SDK二次开发

15、3.5mm音频输出接口


查看全部

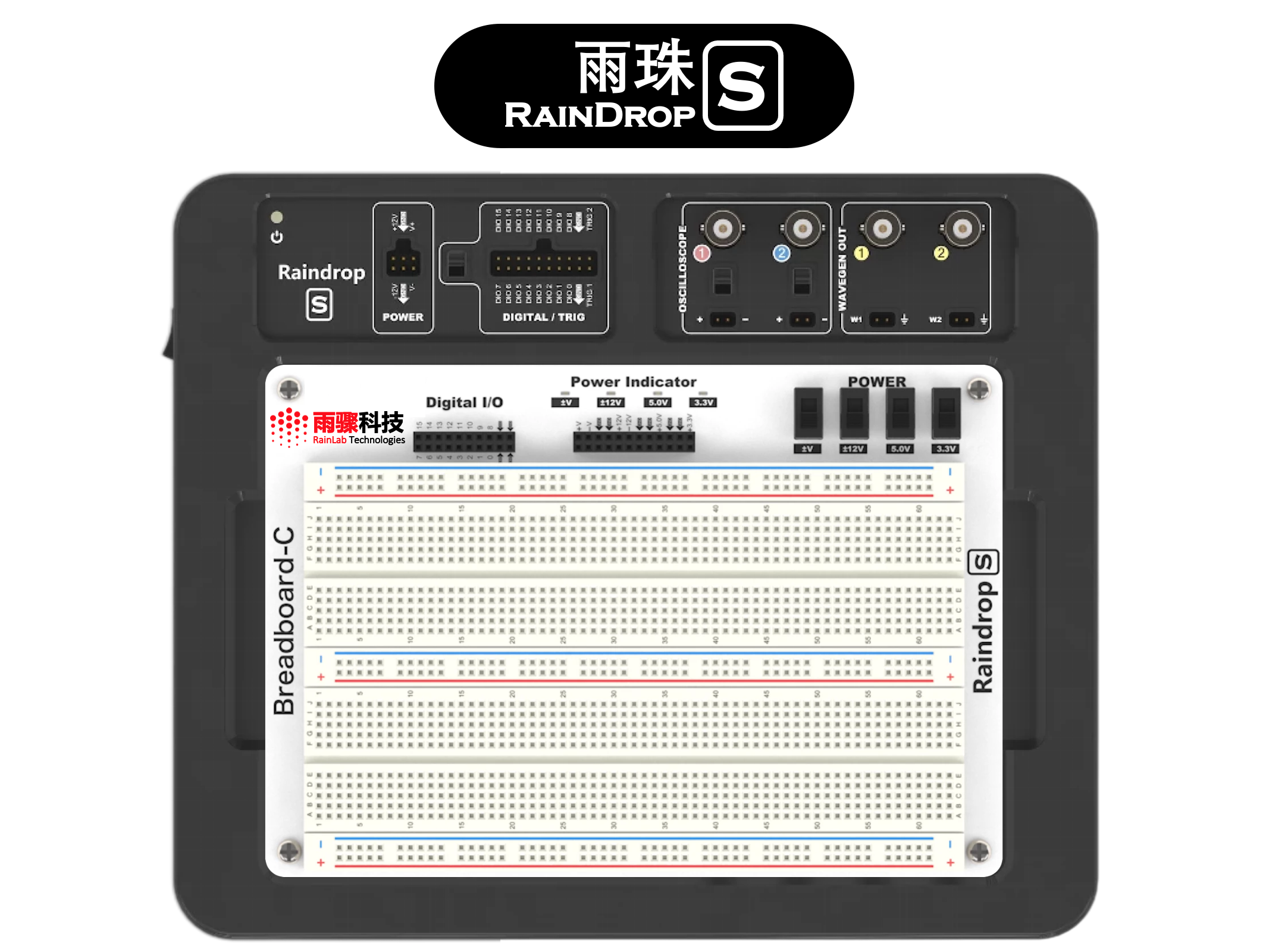

雨珠S: YuZhu | Raindrop-S

产品型号: YuZhu-S | Raindrop-S

项目案例

使用雨珠S进行超声波测距

0 1627 1
本项目使用HC-SR04超声波传感器与雨珠S连接,完成超声测距的功能。
其中硬件部分主要使用了雨珠S的数字接口(串口)来和超声波传感器完成通信。
软件部分使用了Instruments Playground SDK(仪器操场软件开发包)进行开发。

雨珠S连接I2C温度传感器项目

0 1217 0
入门如何使用雨珠S上的I2C数字接口来连接外部传感器,
灵活使用仪器操场软件开发包(Instruments Playground SDK)

基于DHT11传感器的温湿度监测系统

0 762 0
使用雨珠S接收dht11传感器数据,并经过数据处理,控制雨珠S其余数字IO端口做出高低电平响应,实现高低温湿度的实时检测。

基于DHT11传感器的温湿度监测系统

1 948 0
使用雨珠S接收dht11传感器数据,并经过数据处理,控制雨珠S其余数字IO端口做出高低电平响应,实现高低温湿度的实时检测。

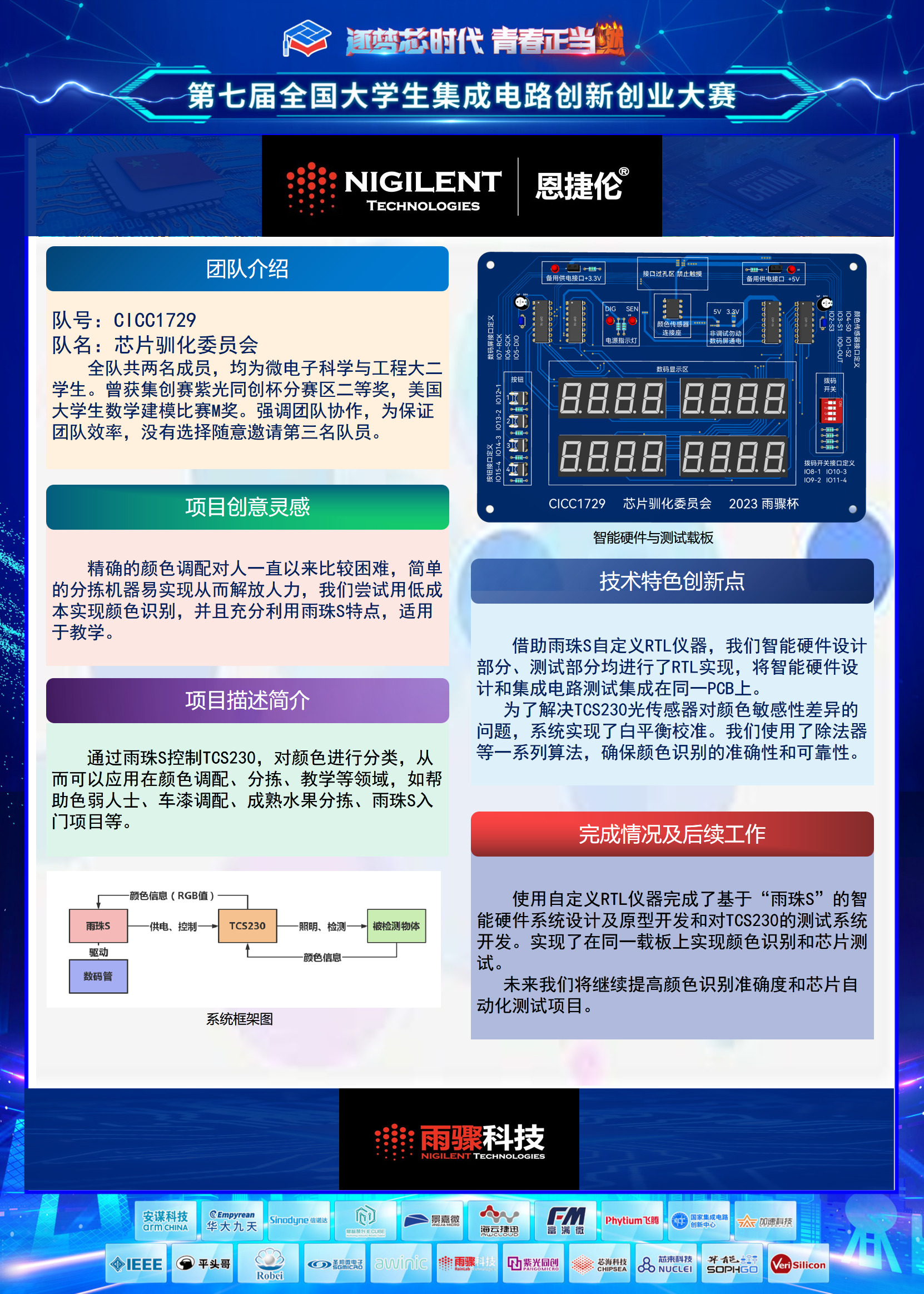

基于TCS230的颜色识别系统与测试

1 569 0
通过雨珠S控制TCS230,对颜色进行分类,从而可以应用在颜色调配、分拣、教学等领域,如帮助色弱人士、车漆调配、成熟水果分拣、雨珠S入门项目等。

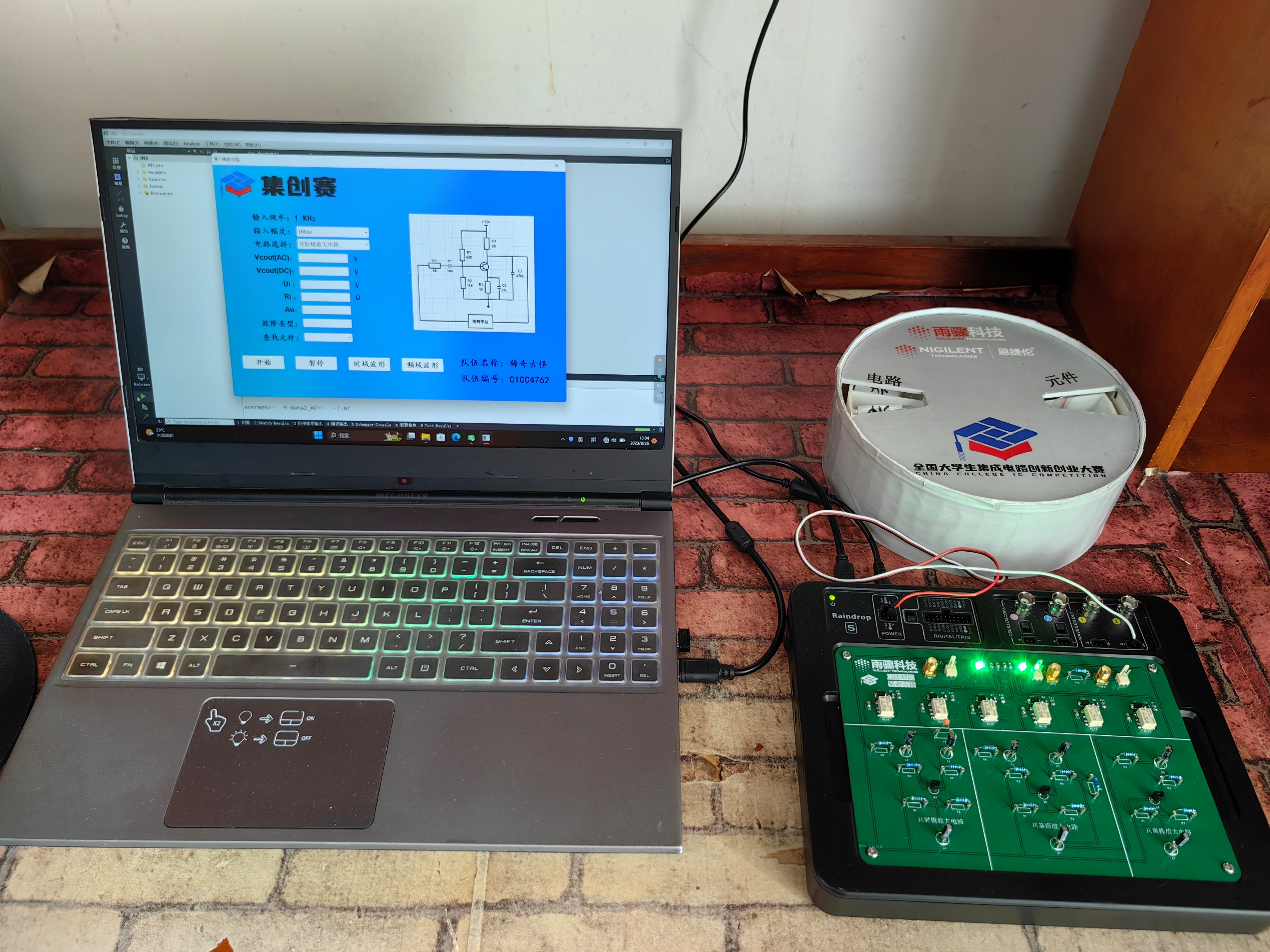

基于“雨珠S”的放大电路智能故障检测系统

0 643 0
本项目基于“雨珠S”平台具备的出色的交互性和便携性,为智能放大电路故障检测提供了理想解决方案。本项目能够实时检测电路参数并判断故障类型,自动选择电路,并便捷地寻找故障元件和更新显示故障电路图。因其直观的GUI交互界面非常适合用于课堂展示,方便学生们更好地理解和学习。作为教学仪器,本项目能够帮助学生更好地理解《电路分析》、《模拟电子技术》等中的基础概念。通过使用本系统,学生可以培养他们的分析思维、问题解决能力和实践技能,进而使他们能够在实际的工程项目中独立进行故障检测和维修工作。这种互动性强的教学工具将为学生们创造出一个更加有趣且实用的学习环境,进一步提升他们的学习效果和职业发展能力。
