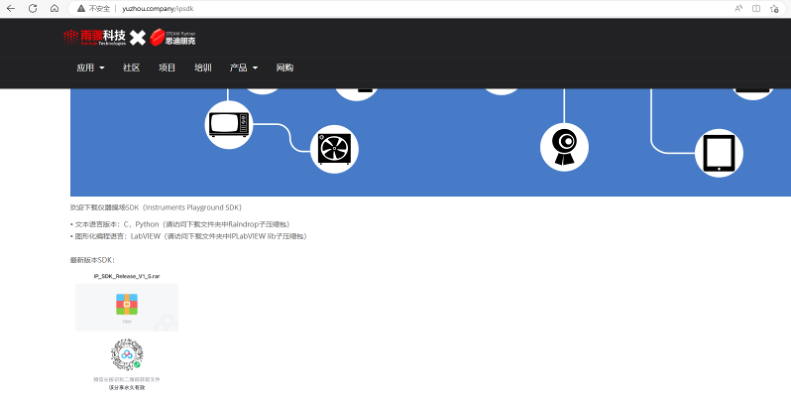

使用电脑端访问雨骤科技官网进行IP_SDK下载，链接如下：

http://yuzhou.company/ipsdk

打开网页后，下拉页面，至最新版本SDK处，保存此网盘二维码。

扫描二维码即可进行IP_SDK下载

本范例使用TCN75A温度传感器，该传感器支持IIC协议，我们使用IIC进行控制。

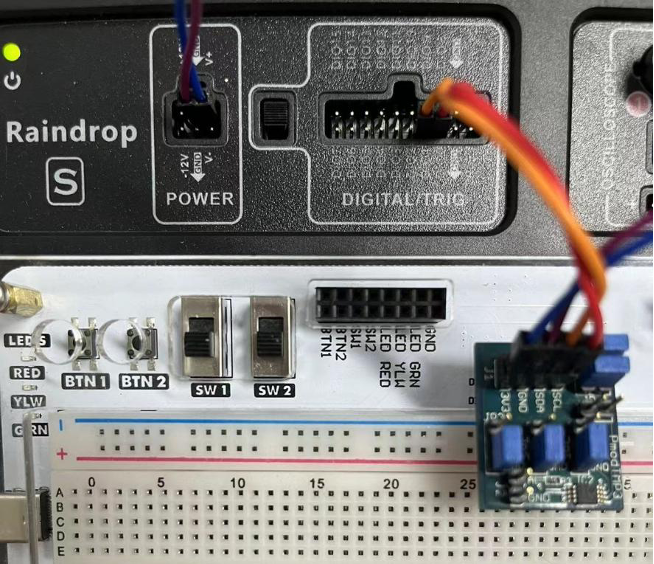

TCN75A温度传感器模块上面有四个排针接口需要连接到仪器，分别为3.3V、GND、SCL、SDA。

在本范例中，默认SCL为IO 0，SDA为IO 1。3.3V和GND连接到仪器的可编程电源V+上面。

需要注意点：

a、IIC需要上拉电阻，如果直接连芯片，SDA和SCL需要分别接上拉电阻，否则通信无法成功；

b、对于不同的IIC传感器，使用和配置方式不同，需要仔细阅读芯片Datasheet，按照Datasheet要求进行读写操作；

c、IIC芯片存在地址位，一般是7bit位地址，本芯片地址为1001+A2+A1+A0，高四位固定，低三位可以通过传感器模块上的IO口进行配置，本例A2+A1+A0均配置低电平，即芯片IIC地址为1001000，对应16进制：0x48

此时，温度传感器与仪器成功连接。

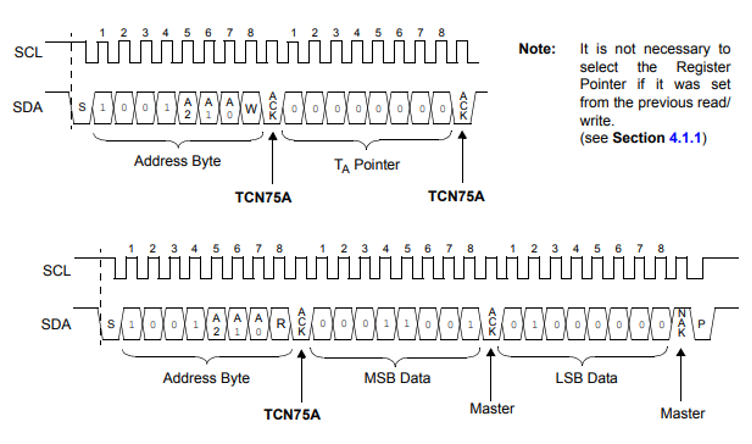

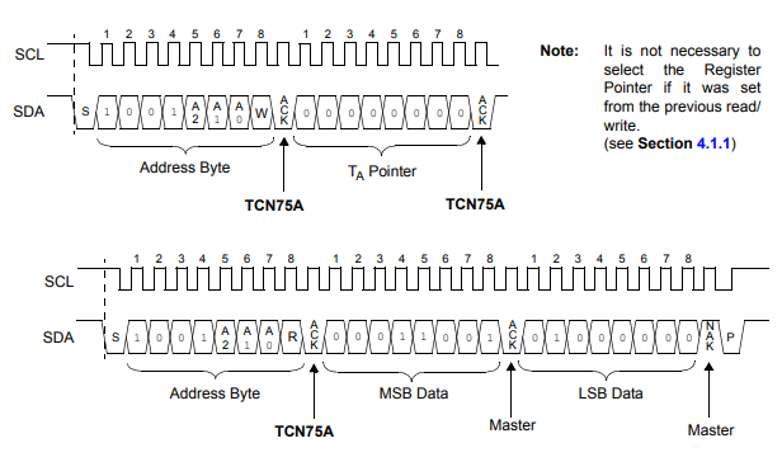

调节IIC传感器最重要是仔细阅读芯片Datasheet，本例子使用的是Microchip的TCN75A传感器。通过阅读Datasheet，可以发现TCN75A读写时序如下：首先主机发送0x00指令，芯片地址会通过write指令一并发送。接着主机进行读操作，设置读取长度为2个字节。

接下来我们进行实操演示，打开InstrumentsPlayground后，打开可编程电源面板，设置正电源为3.3V，点击Master Enable后表示打开电源。此时打开Protocol面板，SCL、SDA、通信速率保持默认，选择Master模式。根据之前的硬件连接，从机IIC地址应该为0x48，将Address修改了h48。Write窗口设置发送0，Read窗口设置read 2个字节。

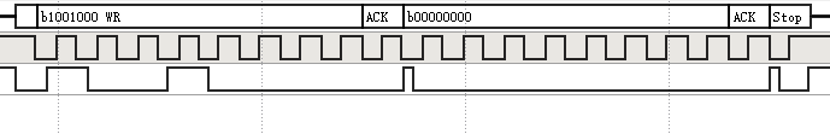

以下分别为点击write和read后，逻辑分析仪采集到的信号截图，可以看出，均为先发送从机IIC地址进行通信，实际接收结果也会在InstrumentsPlayground面板上面显示。

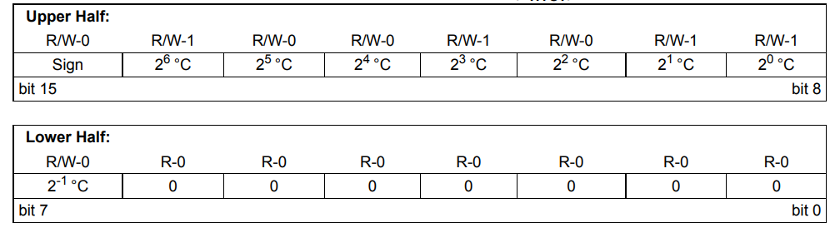

TCN75A手册中介绍了接收的2个字节的含义，可以按照如下定义，将温度转化为十进制，得到温度测量结果。

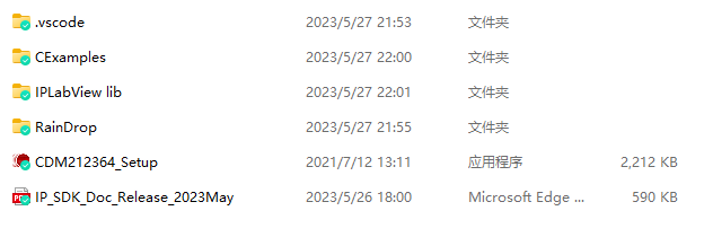

解压缩下载的IP_SDK，显示如下内容，其中CExamples为C语言SDK，IPLabView lib为Lab View语言SDK，RainDrop为Python SDK

python sdk运行说明

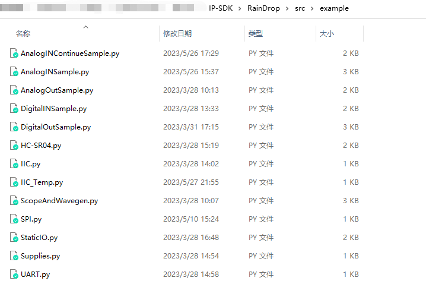

Python的范例位于IP-SDK-RainDrop-src-example文件夹内

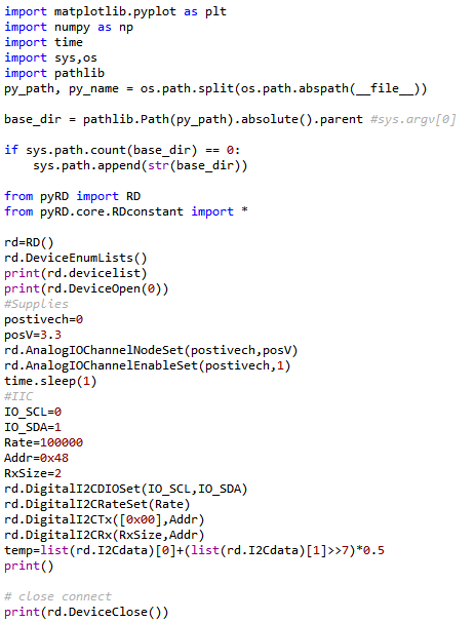

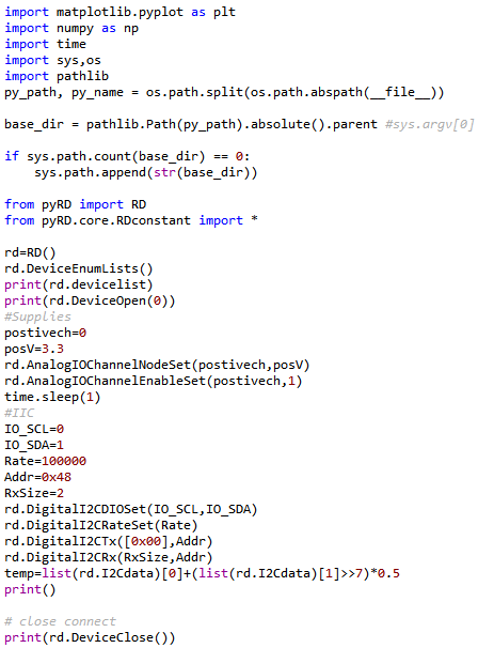

这里可以用python打开IIC_Temp范例，如同操作InstrumentsPlayground先进行配置。

设置可编程电源输出电压（rd.AnalogIOChannelNodeSet）

设置打开可编程电源（rd.AnalogIOChannelEnableSet）

设置IIC使用到的IO口（rd.DigitalI2CDIOSet）

设置IIC速率（rd.DigitalI2CRateSet），本例为100kHz，即设置为100000

设置IIC写命令（rd.DigitalI2CTx），rd.DigitalI2CTx([0x00],Addr) Addr为从机IIC地址，本例为0x48，[0x00]为需要写的命令。有些IIC传感器需要写对应寄存器，可以如下操作rd.DigitalI2CTx([0x01,0x60],Addr)，0x01为需要操作的寄存器地址，0x60为写入的寄存器数据。

设置IIC读取数据（rd.DigitalI2CRx），rd.DigitalI2CRx(RxSize,Addr)，RxSize为单次读取的IIC字节长度，本例为2个字节。
